真空断熱配管

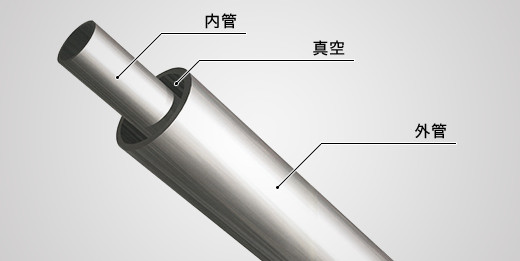

真空断熱配管はジャケット管の内管と外管の間を真空にした
ステンレス断熱配管です。
- 従来の断熱材使用より高い断熱性能を発揮します。
- 従来の断熱材使用より省スペース化とクリーン化が図れます。
- 真空断熱容器の製作も可能です。
- ご要望に合わせて設計製作いたします。
仕様
| 規格 | ステンレス鋼サニタリー管、配管用ステンレス鋼鋼管 | |
|---|---|---|
| 材質 | SUS304、SUS316L | |
| 継手 | ・ヘルール ・ネジ ・フランジ ・フルジャケット式ヘルール |
|
| 外観 | ・ヘルール |
・フルジャケット式ヘルール |
テスト用のサンプル管の貸し出しを行っております。
ご希望の方はお問い合わせフォームよりお申し込みください。

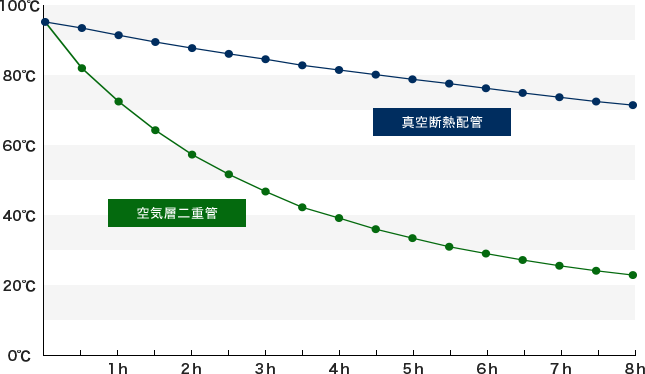

保温性能比較グラフ
- 測定日：2007年12月4日（室温12℃）
- ※同じ構造の配管内に熱湯を注ぎ、 30分毎に湯温を測定
- ※配管サイズは、2.0S（内管）×2.5S（外管）×1,650mm（全長）
- ※管底はブラインドヘルール、管頂はグラスウールカバー蓋
- ※湯温測定は管頂より－650mmポイント。
| 経過時間（分） | 0 | 30 | 60 | 90 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 360 | 390 | 420 | 450 | 480 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 真空断熱配管 | 93.3 | 91.6 | 89.6 | 87.7 | 86.0 | 84.4 | 82.9 | 81.2 | 79.9 | 78.6 | 77.3 | 76.1 | 74.8 | 73.5 | 72.3 | 71.1 | 70.1 |
| 空気層二重管 | 93.3 | 80.4 | 71.1 | 63.1 | 56.3 | 50.8 | 46.0 | 41.6 | 38.6 | 35.5 | 33.0 | 30.6 | 28.7 | 26.9 | 25.3 | 23.9 | 22.7 |
フルジャケット式ヘルール
- ヘルールのジャケット部分を長くし、シングル部分を可能な限り短くしました。
- 真空断熱配管の継手として使用すると真空部分が多くなり、継手からの放熱ロスを軽減出来ます。
- 規格ヘルールと同サイズなので、互換性があります。
- 材質：ＳＵＳ３１６Ｌ
接続イメージ
2S×2.5Sフルジャケット式ヘルール
面合せ
2Sクランプバンドで接続
